Ограничения визуального осмотра
Хозяйства нередко ведут посевы на нескольких удалённых друг от друга массивах, а плотная сеть мелиоративных каналов и лесополос удлиняет и усложняет объезд. Проблемная зона размером в четверть гектара — например, очаг угнетения от переувлажнения — с дороги или края поля может быть не видна. К моменту, когда угнетение становится заметным при визуальном осмотре, потери урожайности на этом участке уже произошли.

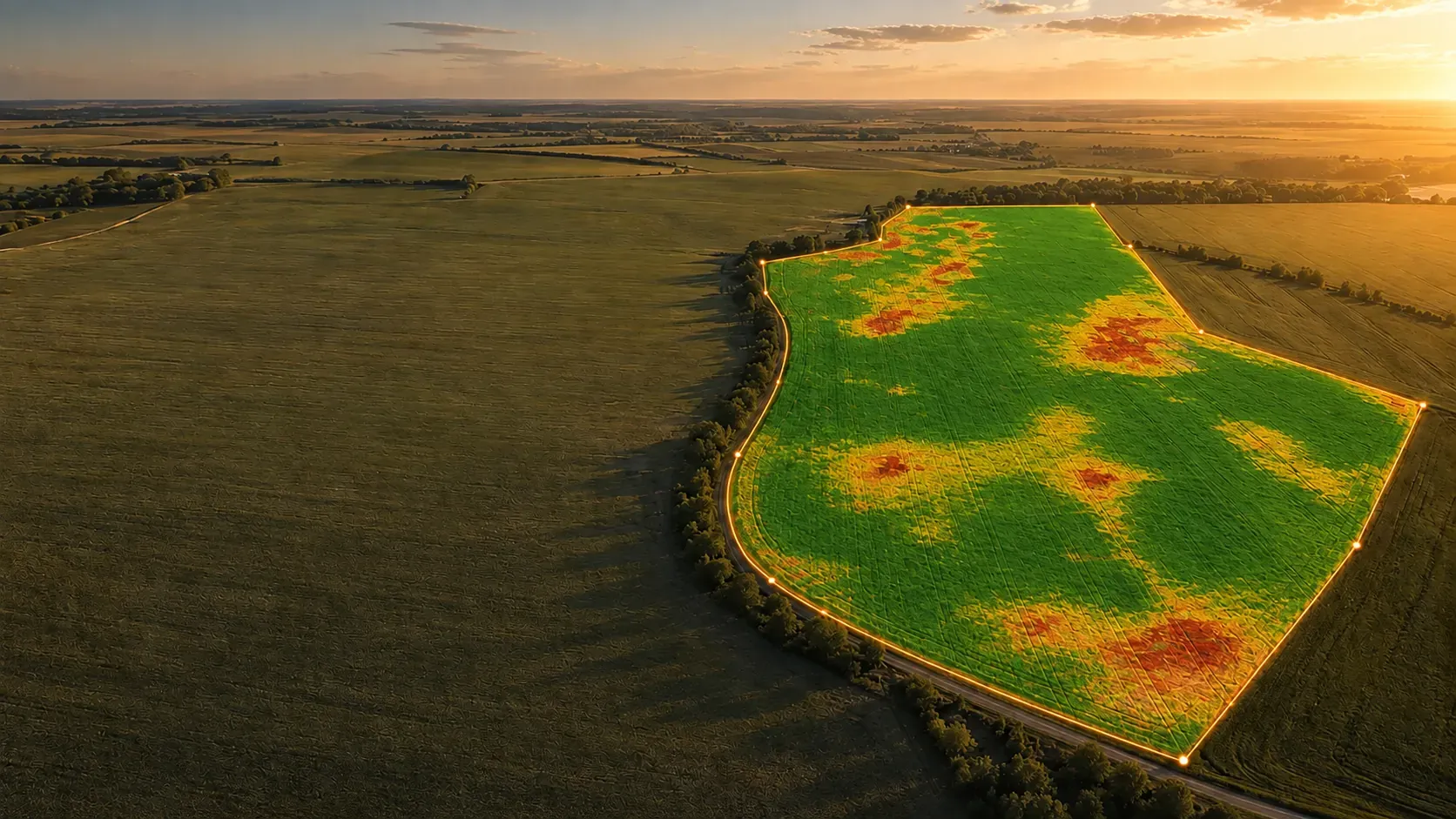

NDVI-карта поля закрывает этот разрыв: вместо точечного осмотра применяется полное покрытие поля с воздуха и объективная оценка каждого его участка по отражательным характеристикам растительности.
Принцип формирования NDVI-карты
Карта формируется при обработке материалов аэрофотосъёмки: каждому участку поля присваивается значение числового показателя состояния растительности — вегетационного индекса. В основе лежит различие в том, как посев отражает и поглощает свет в разных спектральных диапазонах. Здоровое, плотное растение активно поглощает красный свет для фотосинтеза и сильно отражает ближний инфракрасный. Угнетённое, изреженное или поражённое болезнью растение отражает больше красного и меньше инфракрасного света. Разница между этими значениями и формирует индекс, по которому строится карта.
На практике применяются преимущественно два индекса.
NDVI (Normalized Difference Vegetation Index) — базовый индекс общей биомассы и густоты посева. Он информативен на всходах, при оценке изреженности, зон вымокания и границ очагов сорняков на раннем этапе развития культуры. Ограничение метода в том, что на плотном, сомкнутом растительном покрове индекс насыщается: хороший и очень хороший посев на карте становятся неразличимы.

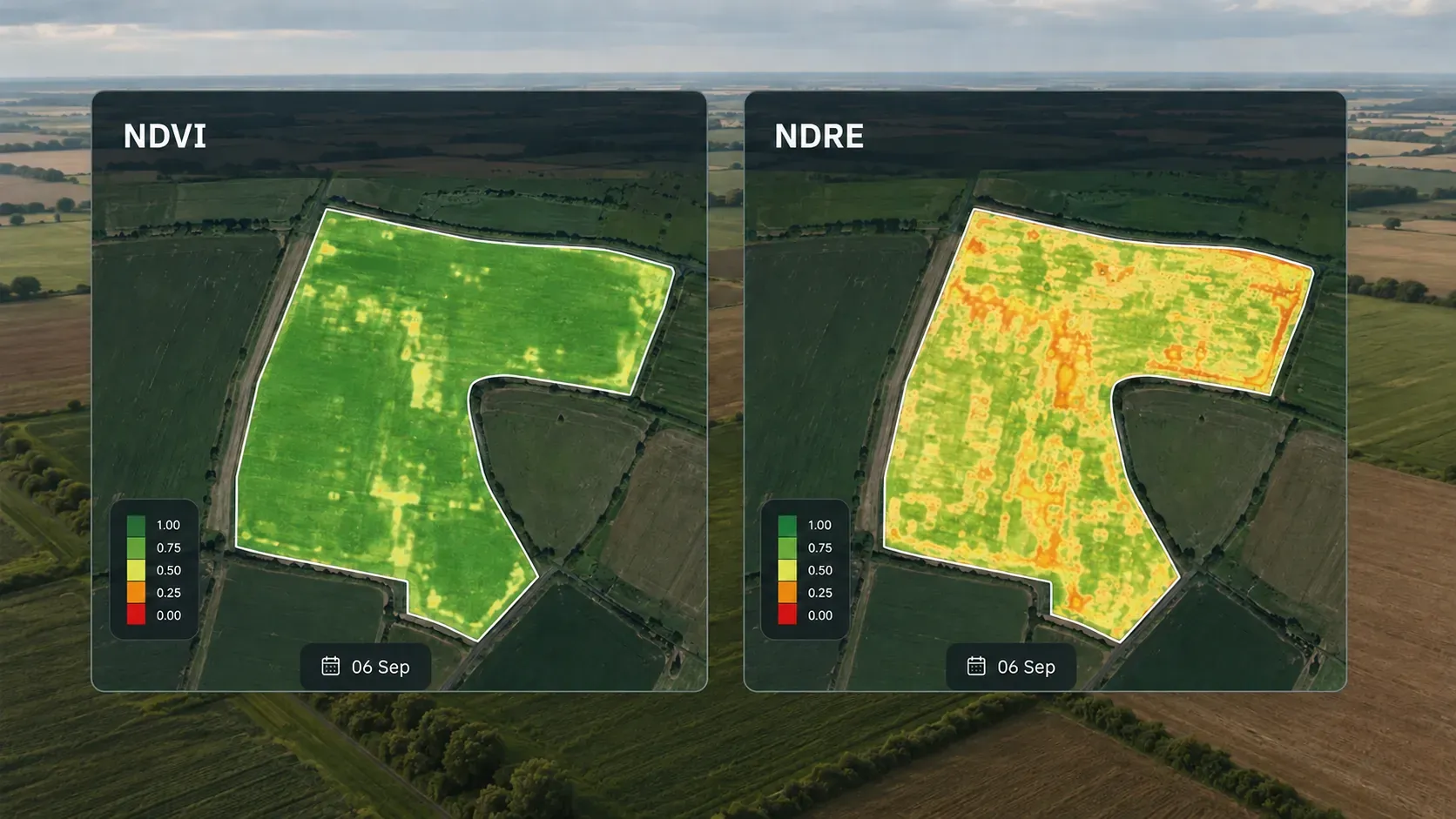

NDRE (Normalized Difference Red Edge) использует диапазон «красной границы» вместо стандартного красного канала и сохраняет чувствительность даже там, где NDVI-карта уже насыщена. Он чувствителен к содержанию хлорофилла, что косвенно связано с азотным питанием растений. Прямым измерением азота индекс не является: вывод делается по модели и подтверждается наземным обследованием.
Аэросъёмка полей дроном: специфика Калининградской области
Съёмку выполняет агродрон с мультиспектральной камерой на высоте 80–120 м по заданному маршруту с перекрытием кадров. Из нескольких сотен снимков программное обеспечение собирает единый ортофотоплан, привязанный к координатам, и рассчитывает индекс для каждого пикселя. Конкретные параметры задаются под задачу — требуемое разрешение на местности, тип камеры, фазу культуры и действующие ограничения по высоте.
Балтийский климат региона формирует частую переменную облачность и ветра с залива. Это сокращает окна для съёмки с равномерным освещением по сравнению с континентальными зонами: полёты часто выполняются в утренние или предвечерние часы с рассеянным светом, во избежание бликов и теней. Спутниковые индексные снимки в такую погоду нередко недоступны неделями из-за плотной облачности. Агродрон же работает под нижней кромкой облаков и не зависит от расписания пролёта спутника — поэтому в такую погоду аэросъёмка часто оказывается единственным доступным источником оперативных данных о состоянии посевов.
Интерпретация карты

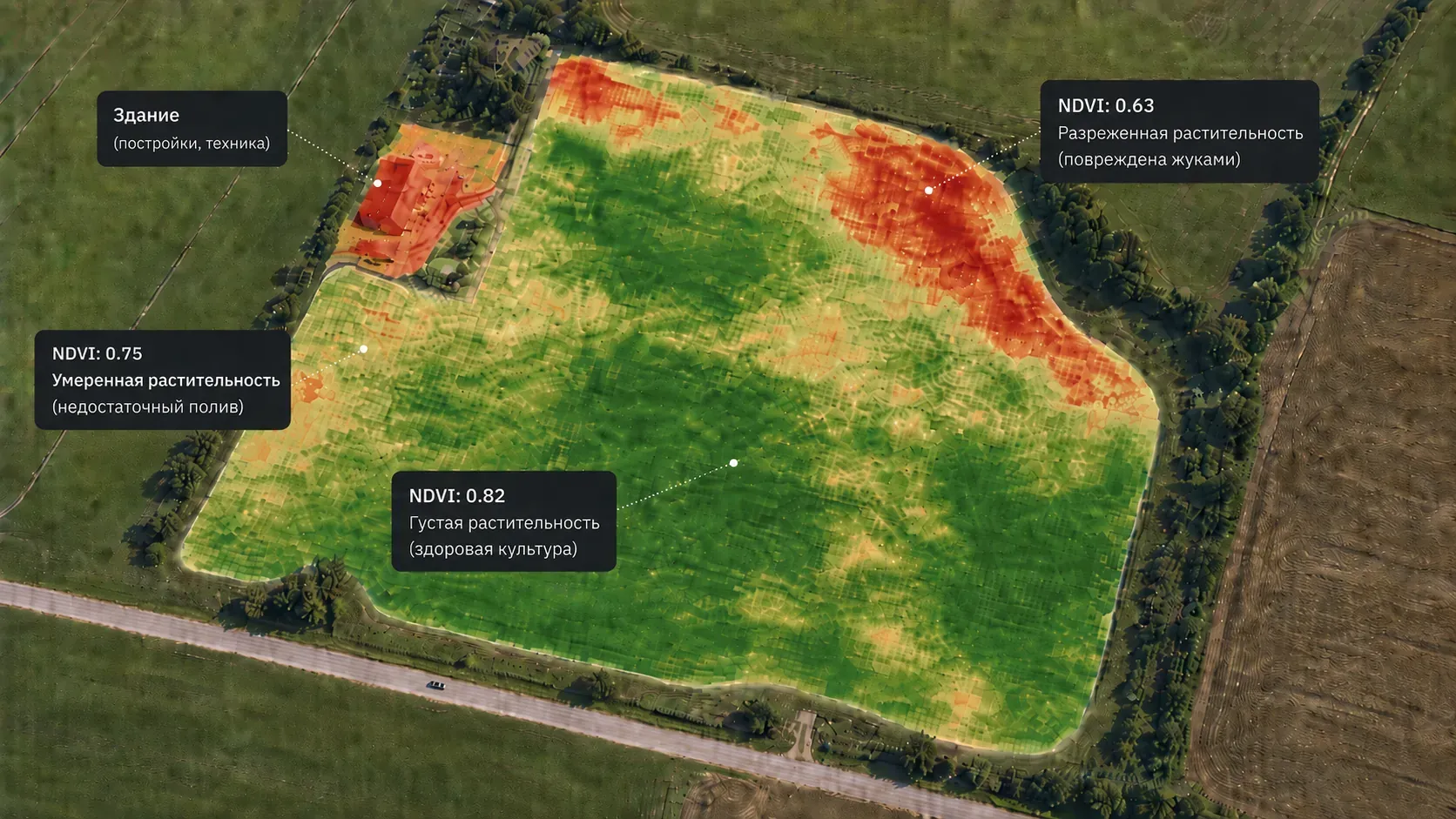

Готовая индексная карта поля окрашена по градиенту:
- красный и оранжевый — угнетённые, изреженные или ослабленные участки;
- жёлтый — зоны среднего развития;
- тёмно-зелёный — плотный и здоровый посев.
Палитра задаётся при обработке под конкретное поле и культуру и не является универсальной шкалой. Такая визуализация переводит абстрактные значения индекса в наглядную форму проблемы, привязанную к конкретному месту на поле.

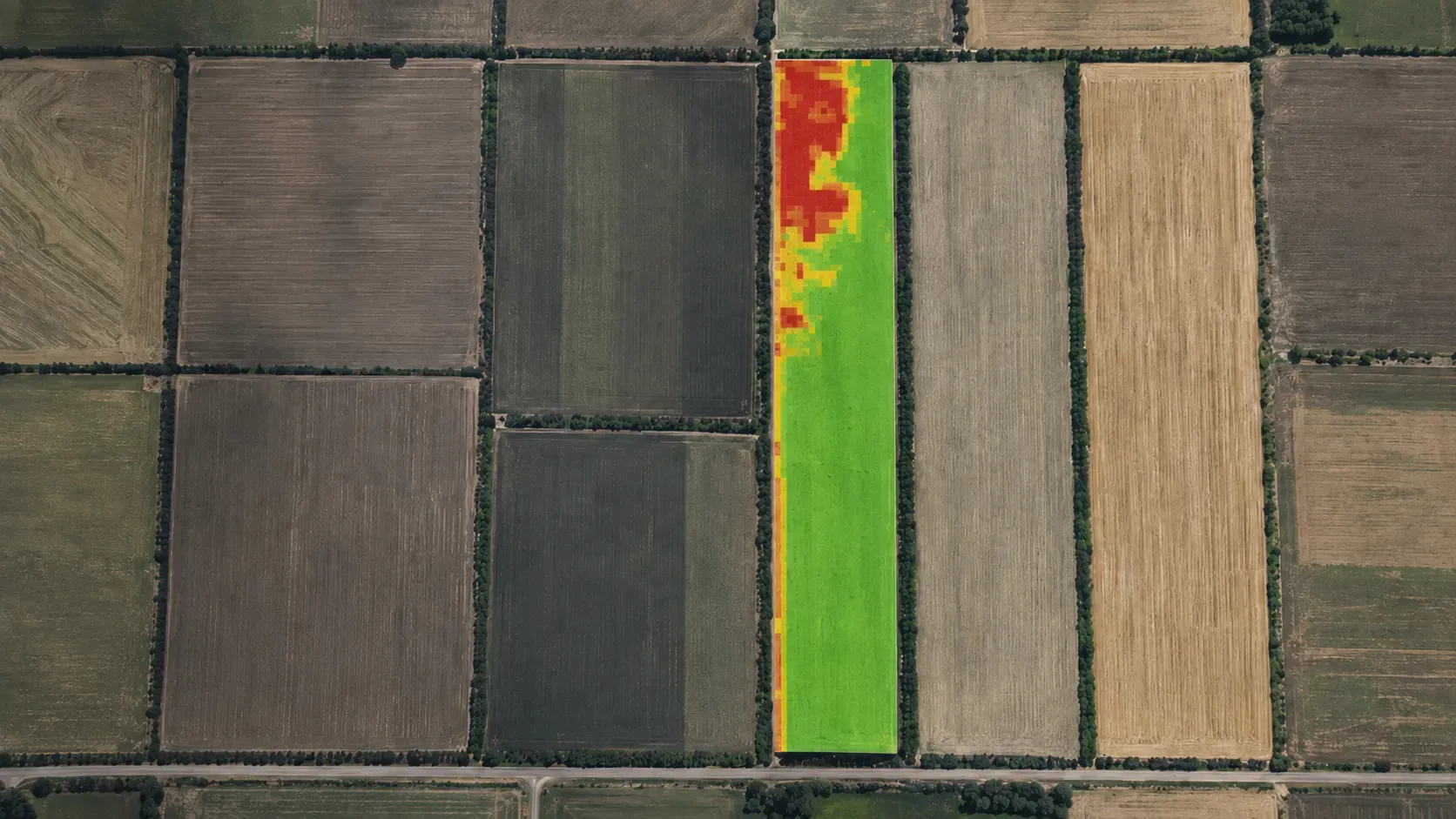

Для полей региона с их суглинистыми и часто переувлажнёнными почвами характерны несколько повторяющихся картин. Пятна неправильной формы вдоль понижений рельефа и старых мелиоративных канав, как правило, указывают на избыточное увлажнение или подтопление — эти зоны фиксируются на карте задолго до того, как признаки вымокания становятся заметны визуально. Линейные полосы угнетения вдоль направления сева указывают на возможный сбой высевающего аппарата или неравномерность внесения удобрений при посеве. Округлые очаги, распространяющиеся от края к центру поля, указывают на зону, которую нужно обследовать в первую очередь: за такой картиной может стоять начало болезни или локальный очаг вредителя.
Важно понимать: карта показывает, где отклонение, но не отвечает, почему оно возникло. Форма и расположение пятна дают гипотезу, а не диагноз.
Применение результатов
Индексная карта поля как инструмент диагностики задаёт точный маршрут дальнейшего обследования. Агроном выезжает непосредственно в отмеченные координаты и отбирает образцы почвы или растений там, где индекс показал отклонение. Причина устанавливается на месте: переувлажнение, дефицит азота, сорная растительность, болезнь или вредитель. Наземная проверка обязательна — без неё карта остаётся указателем, а не основанием для обработки.
При выявлении неравномерности питания индексная карта поля служит основой для дифференцированного внесения удобрений и средств защиты. Опрыскиватель или разбрасыватель с системой картирования вносит препарат не единой дозой на всё поле, а по зонам — с увеличением расхода там, где посев ослаблен, и снижением там, где показатели в норме. При выраженной пестроте полей по плодородию, характерной для региона, такой подход существенно снижает избыточный расход препаратов при сохранении или росте урожайности на прежде проблемных участках. Как карта превращается в задание для техники — в статье об обработке по очагам.
Повторная съёмка через 10–14 дней после проведённых мероприятий показывает эффективность принятых мер: сокращение или позеленение очага на карте подтверждает верность диагноза, отсутствие изменений — основание для его пересмотра.
Периодичность аэросъёмки
Частота съёмки определяется фазой развития культуры и решаемой задачей. Для озимых культур, характерных для региона — например пшеницы и рапса, — первая съёмка после выхода из зимовки позволяет оценить перезимовку и выявить погибшие участки. Для яровых культур информативна съёмка на фазе всходов: NDVI фиксирует огрехи сева и неравномерность всходов, пока их ещё можно скорректировать подсевом. В период активной вегетации аэросъёмка с интервалом 10–15 дней позволяет отслеживать динамику состояния посева и выявлять очаги на раннем этапе, а не по факту снижения урожайности. Интервал ориентировочный — под конкретную культуру и задачу график планируется отдельно.
Заключение
NDVI-карта поля переводит агрономическую оценку из режима эпизодического визуального контроля в режим систематической и объективной диагностики всей площади. В условиях Калининградской области, с её переменчивой погодой, плотной мелиоративной сетью и неоднородными по плодородию почвами, аэросъёмка полей дроном фиксирует отклонения, которые при традиционном обследовании остаются незамеченными до наступления существенных потерь.
